Фундамент УШП (утепленная шведская плита): технология монтажа, цена под ключ

Утепленная шведская плита или УШП – сравнительно недавно появившийся в строительной практике тип фундаментов, который с успехом используется при возведении малоэтажного жилья в странах северного полушария.

Фундамент УШП используется при любых типах грунтовых условий, кроме илистых и заторфованных грунтов. Конструкция, включающая утеплитель, позволяет минимизировать затраты, связанные с заглублением, и одновременно выполнить работы по прокладке коммуникаций, дренажу и устройству отмостки.

Особенности правильного монтажа УШП

Технология устройства УШП, заключается в поэтапном выполнении следующих операций:
– в начале, после разбивки осей дома, отрывается котлован глубиной 400—500 мм, то есть снимается только растительный слой грунта. Края котлована должны отступать на 1 м от плоскостей наружных стен. Дно котлована выравнивается по нивелиру;
– к котловану отрывается траншея на глубину, превышающую глубину промерзания, куда укладываются подводящие трубы водопровода и канализации. Отводы труб поднимаются на уровень выше отметки дна котлована в пределах площади дома, затем траншея засыпается грунтом;
– котлован по периметру дополнительно углубляется на 250 — 300 мм для укладки дренажной трубы в пределах ширины отмостки;
– на дно котлована с заходом на откосы и в дренажную траншею укладывается геотекстильная ткань с нахлестом отдельных полотнищ на 150 мм. Геотекстиль предотвращает заиливание дренирующего слоя песка частицами грунта при подъеме грунтовых вод;
– в дренажную траншею засыпается подстилающий слой щебня средней фракции толщиной 50 мм, сверху укладывается перфорированная дренажная труба диаметром 150 мм. Дренажная труба закольцовывается и выводится с уклоном в 3—4 градуса в дренажный колодец, располагаемый на участке в соответствии с проектом планировки. Дренаж собирает стоки – паводковые, ливневые и грунтовые и отводит в колодец, который при наполнении очищается ассенизаторскими машинами;

– в пределах площади дома выполняется монтаж систем водоснабжения и канализации с присоединением к отводам ранее уложенных труб, концы выводятся выше планируемой отметки верха железобетонной плиты;
– площадь, ограниченная дренажными траншеями, засыпается песком средней крупности толщиной 250 мм с проливкой водой, послойным трамбованием и выравниванием по нивелиру. Песчаная подушка одновременно выполняет функции демпфера и дренирующего слоя. Трубопроводы располагаются в толще песчаной подушки;
– на песчаную подушку настилается второй слой геотекстильной ткани;
– поверх геотекстильной ткани засыпается слой щебня средней фракции толщиной 150 мм, накрывающий также дренажную трубу, которая поверх слоя щебня укрывается геотекстильной тканью, выпущенной за края котлована;
– сверху слоя щебня настилается пленка из полиэтилена высокой плотности, играющая роль гидроизоляции;

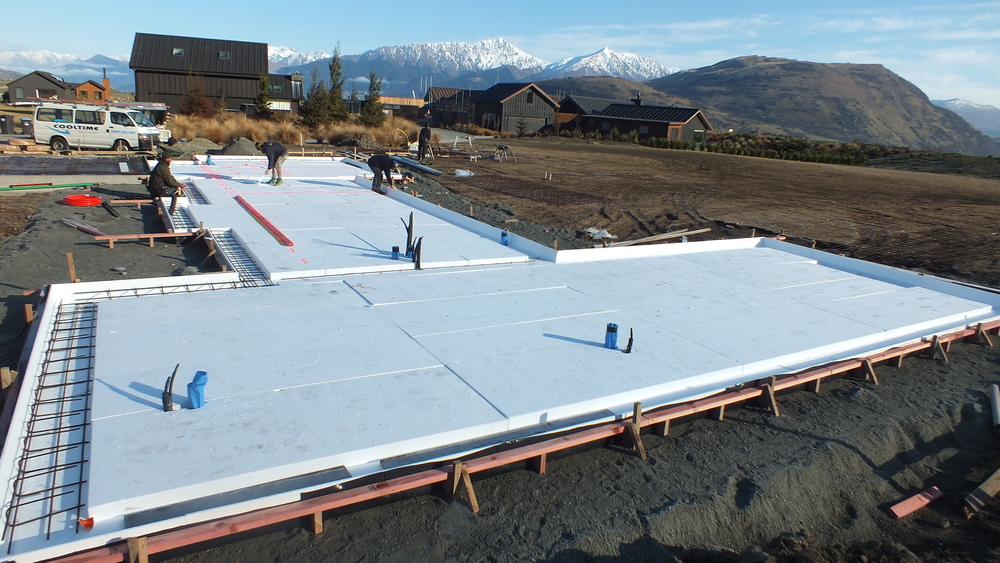

по всей площади котлована, включая отмостку, укладывается первый слой утеплителя марки XPS – экструдированного пенополистирола.

Плиты из этого материала имеют очень высокую прочность на сжатие – не менее 20 т/м2, и способны выдерживать нагрузки от всех конструкций дома, включая железобетонную плиту.

На кромках плит сделан L-образный вырез, что исключает образование мостиков холода на стыках
На торцах монолитной плиты утеплитель устанавливается вертикально, служа одновременно и элементом опалубки. Торцевые плиты утеплителя дополнительно укрепляются деревянной доской и упорами. Утеплитель также укладывается под отмосткой здания, что исключает промерзание грунта под железобетонной плитой по периметру;
– далее настилается второй слой утеплителя в зоне эксплуатационных нагрузок от пола. Оба слоя сшиваются между собой шурупами с широкими пластиковыми шляпками. При этом под всеми несущими стенами предусматриваются ребра жесткости. Второй слой утеплителя в этих местах не укладывается, образуя выемки – под наружными стенами шириной 450 мм, под внутренние стены шириной 300 мм. Ребра жесткости армируются пространственными каркасами с рабочей арматурой 12 – 14 мм, связанной хомутами диаметром 6 мм;

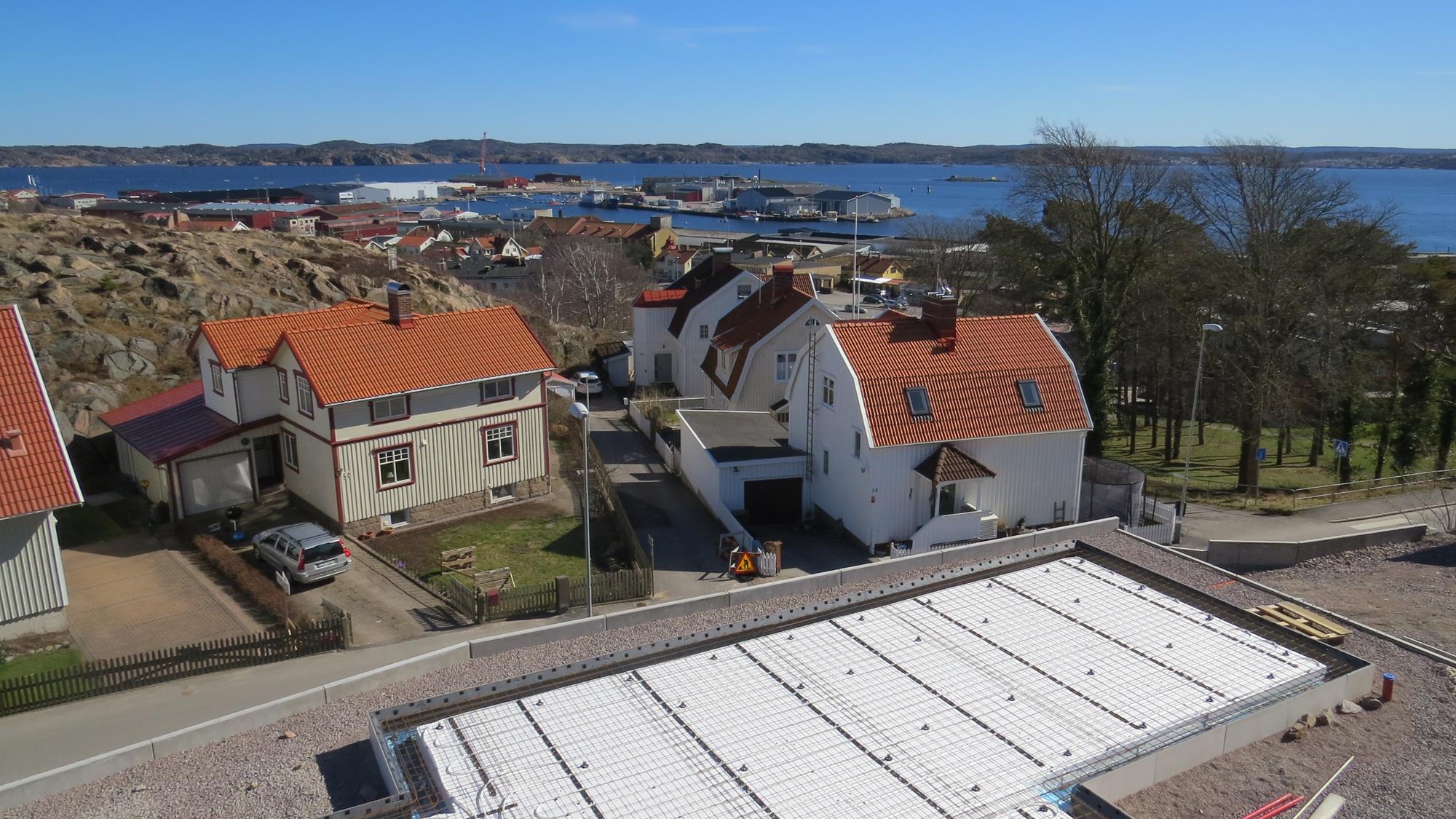

на всю плоскость фундамента сверху утеплителя монтируется арматурная сетка из стержней диаметром 8 – 10 мм с ячейкой 150х150 мм. Точные диаметры арматуры принимаются по расчету в зависимости от конструкционных, снеговых и эксплуатационных нагрузок конструкций дома. Каркасы и сетка устанавливаются на ПВХ-фиксаторы, обеспечивающие защитный слой бетона снизу в 30 мм;

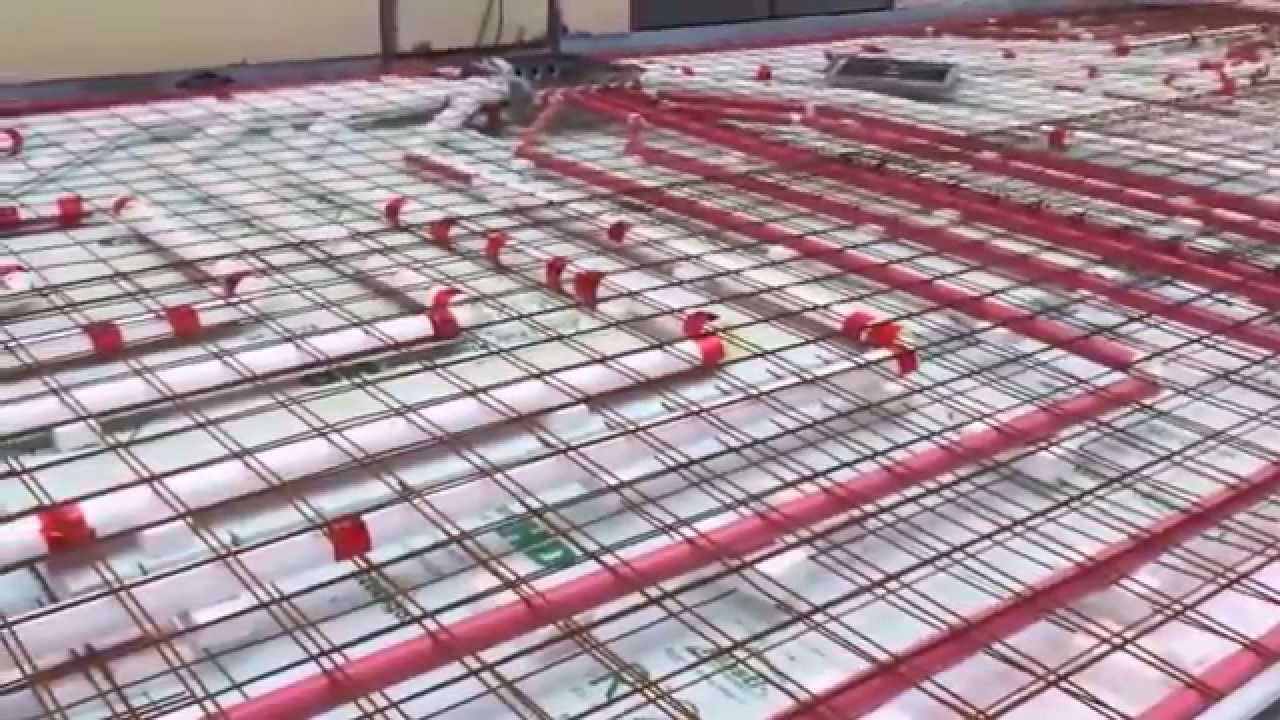

– на арматурные сетку укладываются трубы теплого пола и прикрепляются к ней полимерными хомутами. Концы труб выводятся вверх и присоединяются к коллектору. В местах опор перегородок трубы защищаются гофрированными пластиковыми гильзами. Заливка теплоносителем трубопроводов, испытание под давлением и опрессовка производится перед заливкой бетоном;
– бетонирование производится за один раз с помощью миксера с бетононасосом. Бетонные работы выполняются с использованием поверхностных и глубинных вибраторов, гладилок. Для устройства монолитной плиты применяется бетон класса не ниже В25 толщиной 100 мм, в местах ребер жесткости толщина бетона – 200 мм. Опалубку можно снимать через 5 – 7 суток после заливки, когда бетон наберет достаточную прочность.
При бетонировании в теплое время года нужно ухаживать за поверхностью плиты до отвердевания – периодически смачивать водой, укрывать от прямых лучей солнца пленкой ПВХ;
– завершающий этап сооружения фундамента – устройство бетонной отмостки по периметру плиты.

УШП (утеплённая шведская плита). Обзор фундамента.

Практичность и долговечность УШП

Устройство фундамента УШП сочетает в себе полный комплекс работ нулевого цикла – сооружение монолитной плиты, как несущей конструкции, прокладку коммуникаций, дренаж, отмостку, подготовку пола + отопление этажа.
Использование утеплителя исключает промерзание грунта под плитой, что предохраняет от морозного пучения зимой.

Пенополистирол XPS специально разработан для эксплуатации в подземных конструкциях – обладает практически нулевым водопоглощением, высокой биологической стойкостью, долговечностью не менее 40 лет.

Конструкция монолитной плиты, равномерно распределяющей нагрузку от дома на грунт, минимизирует другие деформации основания – неравномерные просадки или осадки.
При устройстве системы теплого пола отпадает необходимость монтажа обычной системы отопления с радиаторами, теплоноситель при этом требует меньшего нагревания, что значительно экономит энергоресурсы.
Поверхность плиты является идеальным основанием для устройства любого вида полов, при этом не нужны дополнительные работы по укладке чернового пола.

Скорость сооружения УШП намного выше, чем большинства других типов фундаментов. Срок устройства плиты 1,5 – 2 недели силами бригады из 4-х человек.

Цена под ключ на утепленную шведскую фундаментную плиту

Стоимость устройства фундамента складывается из многих составляющих: стоимости материалов, цены рабочей силы, то есть заработной платы рабочих и механизаторов, стоимости работы механизмов, транспортных расходов и некоторых других факторов, таких, как удаленность участка от места поставки материалов, сложного рельефа местности, требующего дополнительных земляных работ по планировке, близкого к поверхности уровня грунтовых вод, что потребует специальных мероприятий по осушению площадки на период строительных работ.
С учетом всех этих составляющих производители работ устанавливают цену на устройство УШП под ключ в пределах 7—9 тыс.руб./м2.

УШП. Утеплённая Шведская Плита
